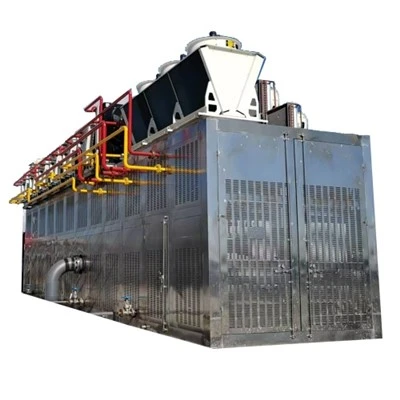

Bộ thu hồi hơi ngưng tụ

Shandong Kosman Environmental Technology Co., Ltd. là một trong những nhà sản xuất và cung cấp thiết bị thu hồi hơi ngưng tụ hàng đầu tại Trung Quốc. Vui lòng mua thiết bị cao cấp để bán tại đây và nhận bảng giá từ nhà máy của chúng tôi. Tất cả các sản phẩm tùy chỉnh có chất lượng cao và giá thấp.

Bộ thu hồi khí ngưng tụ là một thiết bị chuyên nghiệp thân thiện với môi trường, sử dụng công nghệ làm lạnh để làm mát dần dần các hợp chất hữu cơ dễ bay hơi (VOC) đến trạng thái nhiệt độ cực thấp, cho phép các thành phần Hơi ngưng tụ trực tiếp từ pha khí sang trạng thái lỏng để phục hồi. Thiết bị này sử dụng công nghệ làm lạnh theo tầng nhiều-giai đoạn để cung cấp trường làm mát liên tục nhiều-gradient cho hệ thống Vapor, đạt được khả năng làm mát, ngưng tụ và thu hồi Hơi liên tục trong khi vẫn đảm bảo lượng phát thải Hơi dễ bay hơi đáp ứng các tiêu chuẩn.

Sản phẩm này có thể hoạt động độc lập như một thiết bị thu hồi ngưng tụ tinh khiết hoặc có thể được sử dụng kết hợp với quá trình hấp phụ, tách màng và các quy trình khác. Nó được sử dụng rộng rãi trong thu hồi hơi bậc ba tại các trạm xăng, bệ phân phối kho dầu, khu vực bể lọc và hóa chất của doanh nghiệp, hoạt động bốc dỡ tại bến tàu và xử lý khí VOC trong ngành hóa chất và dược phẩm. Sản phẩm đáp ứng các yêu cầu của tiêu chuẩn quốc gia như "Tiêu chuẩn phát thải chất ô nhiễm không khí cho trạm xăng" (GB 20952-2020) và "Tiêu chuẩn phát thải chất ô nhiễm cho ngành công nghiệp hóa dầu" (GB 31571-2015), với tỷ lệ thu hồi tổng hydrocarbon không chứa khí metan trên 98%.

2.1 Nguyên tắc kỹ thuật cốt lõi

Nguyên tắc cốt lõi của thiết bị thu hồi khí-dầu ngưng tụ là tận dụng sự khác biệt về áp suất hơi bão hòa của các chất ở nhiệt độ khác nhau. Bằng cách làm mát, các thành phần khí-dầu đạt đến trạng thái siêu bão hòa, ngưng tụ thành trạng thái lỏng để phục hồi trực tiếp.

Nguyên lý chu trình làm lạnh: Khi hệ thống làm lạnh hoạt động, khí làm lạnh-nhiệt độ cao, áp suất cao- thải ra từ máy nén sẽ đi vào bình ngưng và ngưng tụ thành chất lỏng được làm lạnh ở áp suất cao-. Sau khi được điều tiết và giảm áp suất bằng van giãn nở, nó trở thành hỗn hợp hơi-nhiệt độ thấp, áp suất thấp-hai pha{6}}lỏng hai{7}}lỏng và đi vào thiết bị bay hơi (bộ trao đổi nhiệt). Chất làm lạnh bay hơi bên trong thiết bị bay hơi, hấp thụ nhiệt từ khí dầu-đi qua nó, do đó làm mát khí{10}dầu. Sau khi chất làm lạnh bay hơi hoàn toàn, nó được máy nén hút trở lại buồng nén cho chu kỳ tiếp theo. Toàn bộ hệ thống liên tục thực hiện quy trình này để liên tục làm mát và thu hồi dầu{13}}khí.

Nguyên tắc tách và ngưng tụ dầu-khí: Chất làm lạnh có điểm sôi khác nhau trực tiếp bay hơi và hấp thụ nhiệt từ khí-dầu, khiến nhiệt độ của các thành phần khác nhau trong khí dầu-giảm dần xuống dưới điểm đóng băng của chúng. Việc tách hiệu quả bằng bộ trao đổi nhiệt khí-dầu giúp đạt được khả năng tách dầu-khí và thu hồi nước ngưng tụ.

2.2 Độ dốc nhiệt độ ngưng tụ nhiều{1}}giai đoạn

Thiết bị này sử dụng hệ thống ngưng tụ tầng nhiều{0}}giai đoạn, có thể được thiết lập với các gradient nhiệt độ ngưng tụ khác nhau tùy theo yêu cầu xử lý và thành phần hơi:

Phạm vi nhiệt độ có thể được điều chỉnh trong khoảng từ -25 độ đến -110 độ tùy theo nhu cầu thực tế của người dùng. Thiết bị có thể được đặt tối đa bốn gradient nhiệt độ: 3 độ, 40 độ, 75 độ và 115 độ.

2.3 Quy trình làm việc

Quy trình làm việc tiêu chuẩn của thiết bị thu hồi khí-dầu ngưng tụ như sau:

• Tự động khởi động-: Kết nối ống thu hồi dầu-khí với đầu vào của thiết bị. Khi khí dễ bay hơi được tạo ra (từ tín hiệu áp suất), hệ thống sẽ tự động khởi động.
• Theo dõi lưu lượng: Điều chỉnh công suất hoạt động của quạt thông qua bộ điều khiển tốc độ để theo dõi tốc độ dòng khí thực tế theo thời gian thực.
• Ngưng tụ giai đoạn: Khí đi vào hệ thống lạnh để làm mát và ngưng tụ theo giai đoạn, giảm dần nồng độ khí.
• Khí-Tách chất lỏng: Dầu lỏng ngưng tụ lắng và tách trong bộ trao đổi nhiệt.
• Chuyển dầu tự động: Chất lỏng thu hồi được tự động bơm vào-bể chứa do người dùng chỉ định bằng bơm chuyển.
• Xả tiêu chuẩn: Khí đã được xử lý, tuân thủ được thải vào khí quyển.

Để sản xuất liên tục, một số thiết bị sử dụng-quy trình chuyển đổi đường dẫn kép ở phần-nhiệt độ thấp-nếu một bên bị đóng băng-, nó sẽ chuyển trực tiếp sang hộp lạnh trao đổi nhiệt còn lại để ngưng tụ. Đồng thời, quá trình rã đông được thực hiện trên mặt băng-bị chặn để đảm bảo thu hồi khí tràn liên tục và ổn định.

2.4 Cấu hình quy trình kết hợp

Bộ phận này có thể hoạt động như một thiết bị độc lập hoặc được sử dụng kết hợp với các quy trình khác. Các quy trình kết hợp phổ biến bao gồm:

Trong quá trình ngưng tụ và hấp phụ kết hợp, thiết bị chủ yếu bao gồm một bộ phận làm lạnh, hai bể hấp phụ carbon, bơm chân không giải hấp, van điện để chuyển mạch đường ống, các dụng cụ đo lường khác nhau và hệ thống điều khiển điện.

3.1 Thông số kỹ thuật chung

3.2 Chuỗi công suất xử lý

Đơn vị này cung cấp nhiều thông số kỹ thuật về công suất xử lý để đáp ứng nhu cầu ứng dụng ở các quy mô khác nhau.

4.1 Công nghệ tiên tiến và cấu hình chính xác
Công ty có nhiều kinh nghiệm về R&D cho các sản phẩm điện lạnh đông lạnh, cho phép lựa chọn thiết bị và thiết kế chính xác để đảm bảo cấu hình phù hợp và hiệu quả nhất. Công nghệ làm lạnh theo tầng nhiều{1}}giai đoạn được sử dụng để cung cấp môi trường làm mát liên tục, nhiều-độ dốc cho hệ thống Vapor.

4.2 Kết quả hữu hình và hiệu quả thu hồi cao
Các sản phẩm dầu ở trạng thái lỏng-có thể được thu hồi trực tiếp, với khối lượng thu hồi được hiển thị theo thời gian thực-thông qua đồng hồ đo lưu lượng. Tỷ lệ thu hồi đối với hydrocacbon tổng không chứa metan (NMTHC) vượt quá 98% và hiệu suất thu hồi hơi tổng thể vượt quá 95%. Đối với các ứng dụng trạm xăng, khối lượng thu hồi hàng năm trên mỗi trạm có thể dao động từ vài tấn đến hàng chục tấn.

4.3 Vận hành đơn giản và điều khiển thông minh
Hệ thống có tính năng điều khiển lập trình dựa trên PLC-và hoạt động hoàn toàn tự động. Nó hỗ trợ-khởi động/dừng một chạm và vận hành tự động 24/7, cho phép thực hiện chức năng không cần giám sát. Một số mẫu-cao cấp chọn lọc được trang bị khả năng giám sát trực tuyến-chẳng hạn như kết nối 4G IoT và quản lý bảo trì dựa trên đám mây-{10}}cho phép-giám sát thời gian thực về áp suất bể, chu kỳ vận hành, thời gian chạy, mức tiêu thụ năng lượng, lượng thu hồi và mức giảm phát thải carbon thông qua giao diện máy{12}con người.

4.4 An toàn, độ tin cậy và thiết kế chống cháy nổ toàn bộ-đơn vị{2}}
Hệ thống này kết hợp nhiều cơ chế bảo vệ và có thiết kế chống cháy nổ-hoàn toàn. Với xếp hạng chống cháy nổ-lên đến Ex d IIB T4 hoặc Ex pxdmb IIB T4, nó phù hợp để sử dụng trong môi trường dễ cháy nổ. Các bộ phận nguồn điện áp cao-được thiết kế dưới dạng các bộ phận được bọc kín bằng epoxy-để đảm bảo độ tin cậy khi vận hành.

4.5 Tính linh hoạt trong vận hành và khả năng thích ứng mạnh mẽ
Hệ thống hỗ trợ vận hành trong phạm vi tải 0–100%, giúp hệ thống có thể thích ứng với các tình huống phát thải không liên tục như hoạt động tải. Thiết kế dạng mô-đun, gắn trên thanh trượt- của nó đảm bảo chiếm ít diện tích và đơn giản hóa các yêu cầu về cơ sở hạ tầng ngoại vi; việc lắp đặt không yêu cầu sửa đổi cơ sở vật chất hiện có và không cần phải ngừng sản xuất.

4.6 Phục hồi năng lượng làm mát và tiết kiệm năng lượng
Chọn các mẫu-cao cấp sử dụng công nghệ thu hồi năng lượng làm mát, sử dụng năng lượng lạnh từ khí đã ngưng tụ để-làm mát trước khí thải đi vào, nhờ đó giảm đáng kể mức tiêu thụ năng lượng. Mức tiêu thụ năng lượng cụ thể của thiết bị thu hồi ngưng tụ ba giai đoạn-là dưới 0,2 kWh/m³.

5.1 Các lĩnh vực ứng dụng chính

5.2 Phương tiện khôi phục có thể áp dụng

• Bộ thu hồi hơi ngưng tụ có thể xử lý nhiều loại phương tiện:
• Hydrocarbons: Xăng, dầu thô, dầu nhiên liệu, dầu hỏa, dầu diesel, dầu nặng, hydrocarbon hỗn hợp, v.v.
• Chất thơm: Benzen, toluene, xylene, styrene, naphtha, v.v.
• Rượu, ete, xeton, este: Metanol, etanol, dietyl ete, axeton, etyl axetat, v.v.
• Khác: Khí liên quan từ các mỏ dầu, hydrocarbon nhẹ, khí đốt, v.v.

6.1 Mẫu sản phẩm

Đơn vị này chủ yếu có hai hình thức sau:

Giá cả cụ thể và thời gian giao hàng tùy thuộc vào yêu cầu thực tế.
